Antrieb 6

zurück zur Antrieb 5    weiter zu Antrieb 7

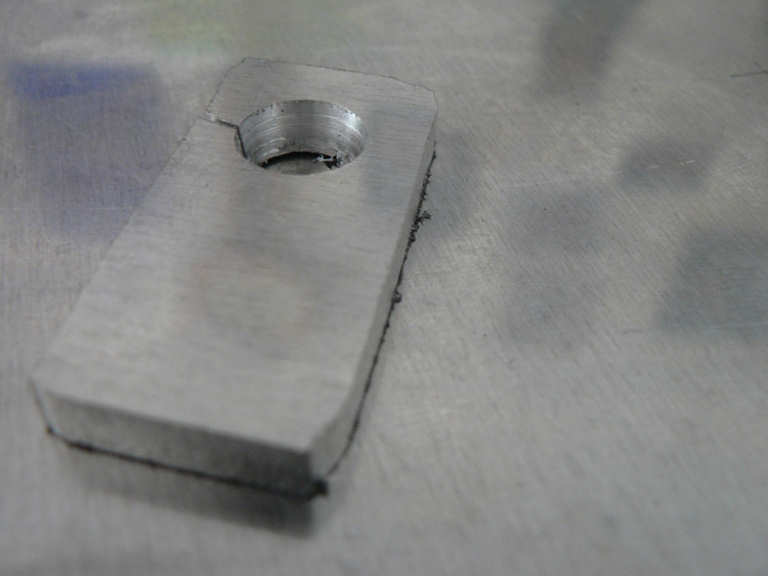

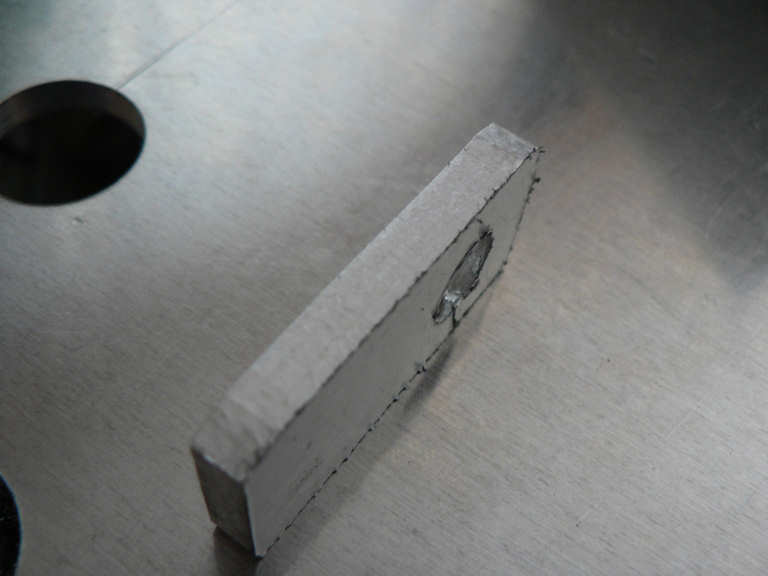

   Beim Bohren der Abstandshalter zwischen Widerlager und Motor- / Servoplatte ist mir ein Fehler unterlaufen. Ich habe die Innen- und Außenseite verwechselt und somit die beiden schräg stehenden achteren Halter falsch gebohrt. Dummerweise ist nun ein 4,5 mm Loch dort, wo ein M4 Gewinde reingehört hätte. Zum Glück habe ich den bugseitigen Halter "nur" die Löcher schon gebohrt, aber noch nicht abgesägt. So konnte ich aus dem Restmaterial nochmal die beiden achteren Halter neu herstellen.

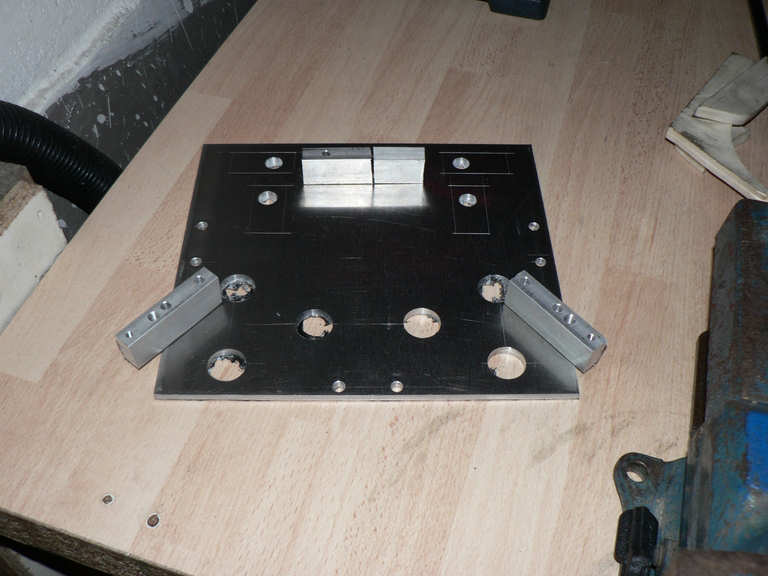

Den bugseitigen Halter habe ich jetzt durch 2 Halter ersetzt

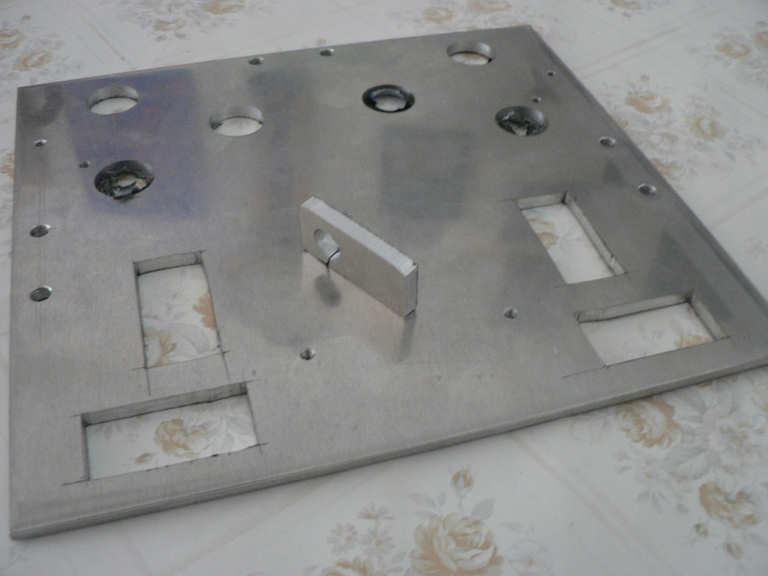

Da die Rudermaschinen bis in das Widerlager reinreichen,
mußte ich auch hier Ausschnitte einbringen.

Ich habe mit dem Schälbohrer ein ca. 10-12 mm großes Loch
gebohrt und dann mit der Dekupiersäge die Ausschnitte ausgesägt.



Meine Befürchtungen, dass die Dekupiersäge mit der 5mm Aluplatte überfordert wäre, haben sich nicht bestätigt. Es ging erstaunlich gut. Der Schnitt ist, dank geringen Vorschubs, schön gerade geworden und die Schnittkante ist schon fast fertig. Ein wenig Feilen
