  Hier habe ich ein paar Ergebnisse meiner Konstruktionsarbeit abgebildet.

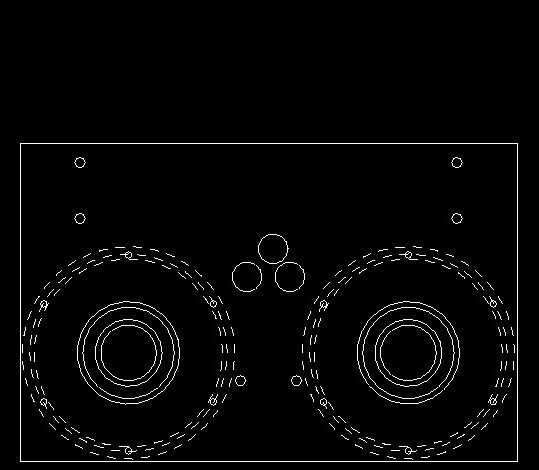

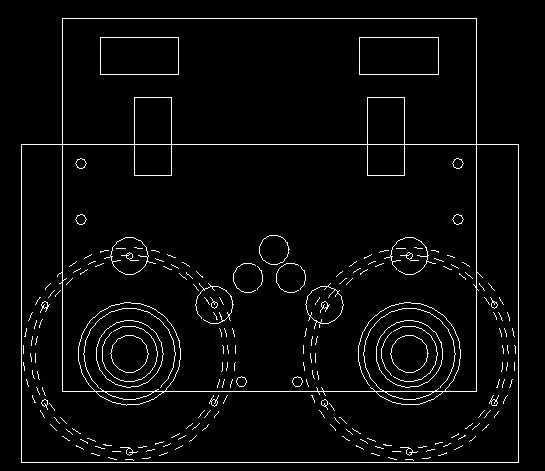

Links ist die Basisplatte zu sehen. Diese wird auf die Brunnen geschraubt. Auf diese Platte wird dann das Widerlager befestigt. Zwischen diesen beiden Platten wird das Getriebe, wie auf der vorigen Seite dargestellt, eingebaut.

Damit man das Schiff lenken und fahren kann, muß hier noch die Befestigung für die Servos
und (hier nicht abgebildet) den Antriebsmotor eingeplant werden.

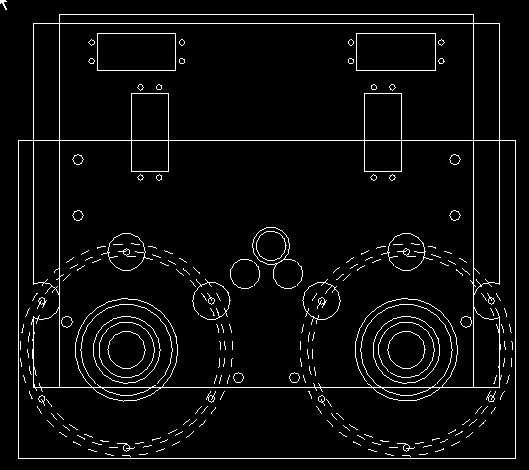

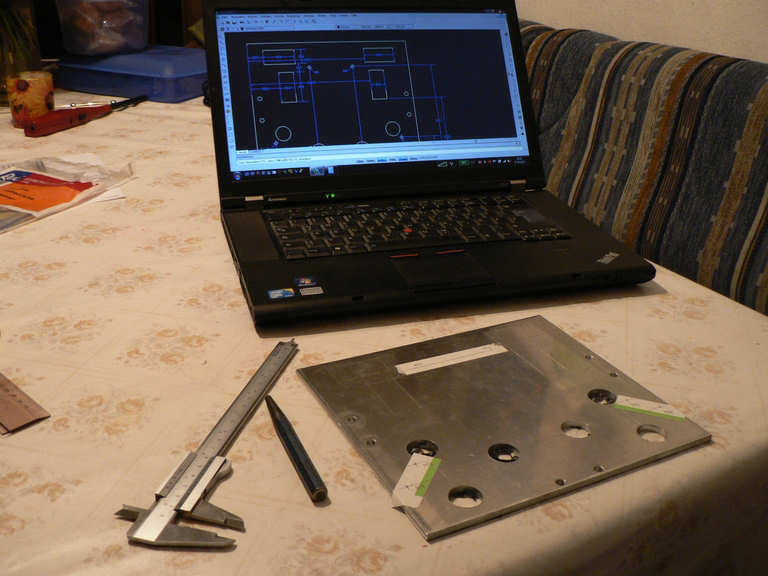

Anzeichnen der Befestigungsgewinde für die Servoplatte und die Ausschnitte für die Servos. Die Ausschnitte möchte ich mit der Dekupiersäge aussägen.
