"Explosionszeichnung"

zurück zur Ansteuerung 3

weiter zu Verbesserungen

 Hier sind die einzelnen Baustufen beim Zusammenbau dargestellt.
Das ist eine lange Seite, man sollte scrollen

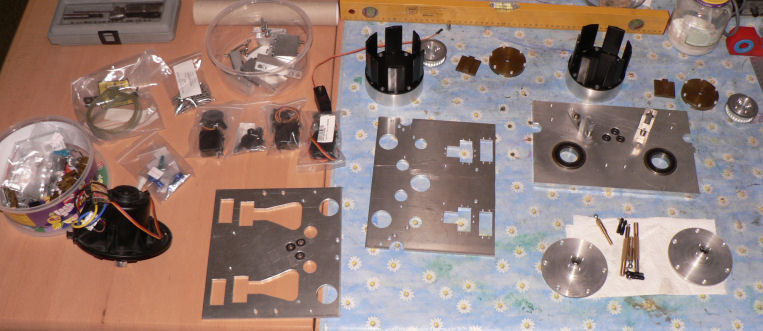

Das alles muß zusammengebaut werden

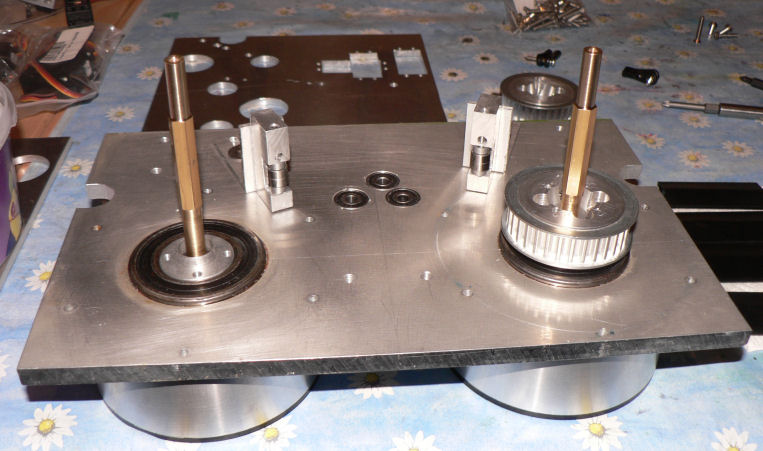

Die läufer wurden mit den Steuerteilen bestückt, der Deckel mit der Steuerstange aufgeschraubt und danach werden die Läufer in ihre Lager eingesetzt. Der Steuerbordantrieb ist bereits mit seiner Zahnriemenscheibe verschraubt und fixiert.

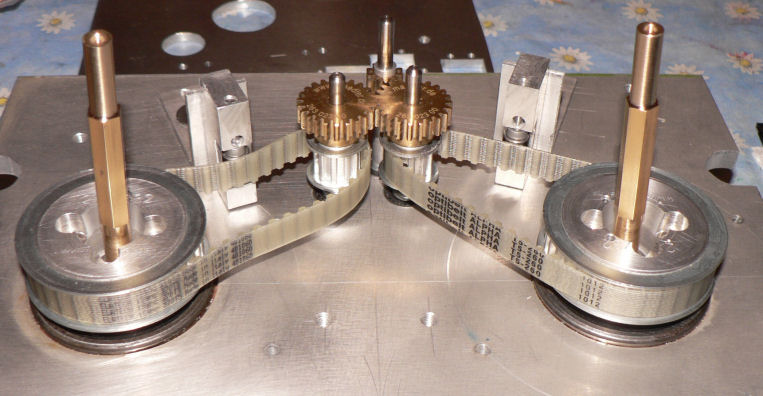

Die Zahnriemen und das Getriebe sind montiert. Die Riemen werden später gespannt.

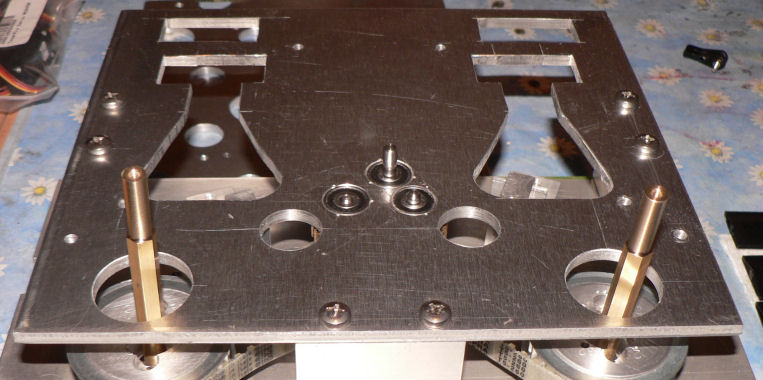

Die Abstandshalter für die 2. Platte (Getriebewiderlager) sind aufgestellt.

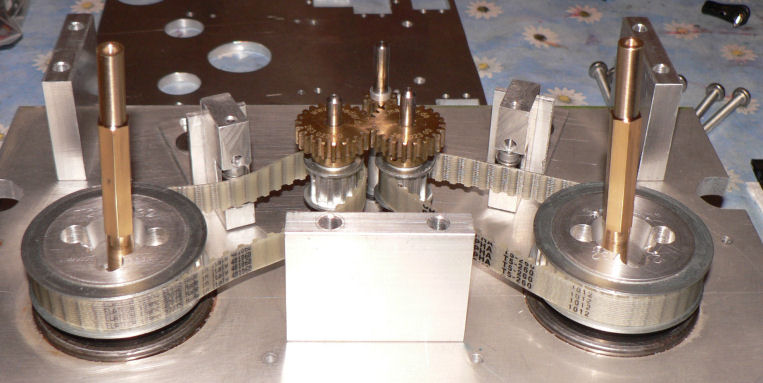

Widerlager ist montiert und jetzt können auch die Riemen gespannt werden. Man erkennt auch, dass die Wellen des Getriebes unterschiedlich lang sind. Das erleichtert die Montage. Auf den längsten Wellenstummel wird dann der Kupplungsmitnehmer befestigt.

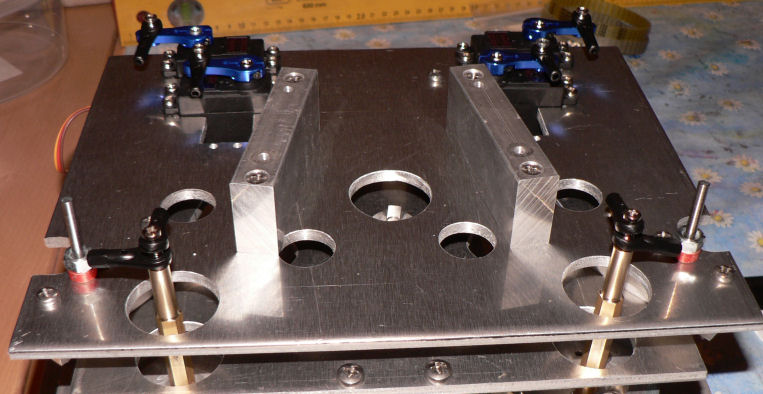

Auf den Servoträger werden die beiden Motorlager geschraubt, die Servos befestigt und dann der Träger mit dem Widerlager verschraubt. Auf dieser Aufnahme sind noch die ursprünglichen Umlenkungen zu erkennen.

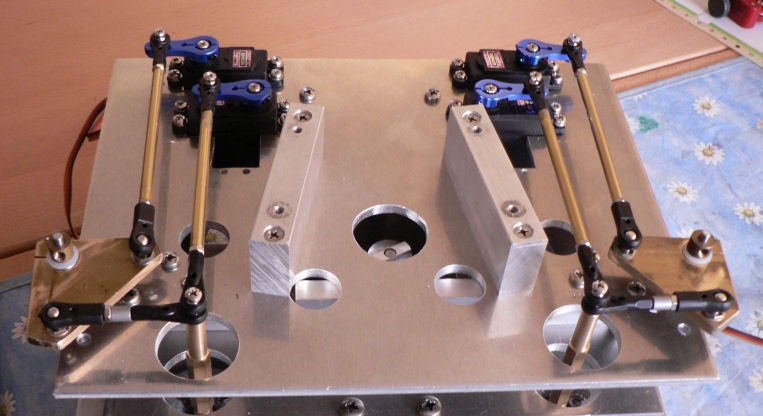

Danach wird das Lenkgestänge montiert (hier bereits die geänderten Umlenkpunkte)

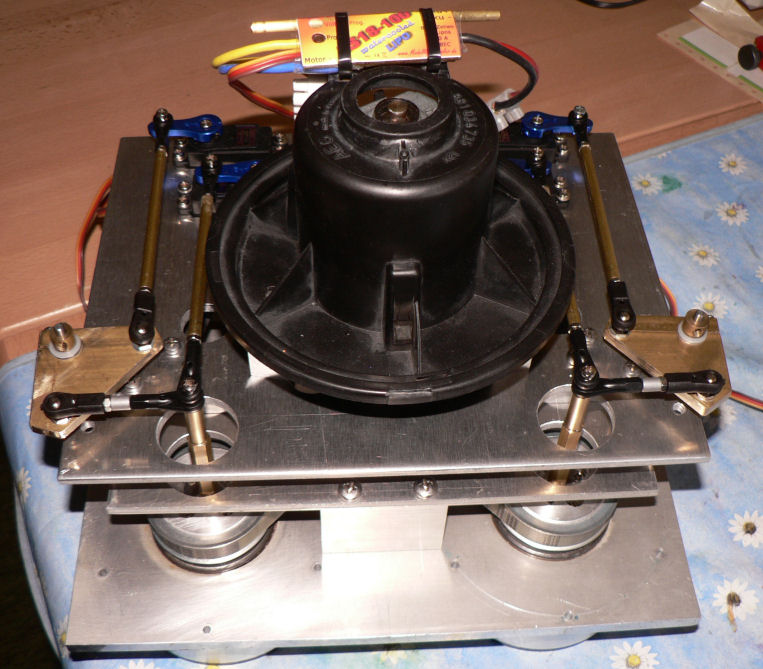

Motor drauf und fertig

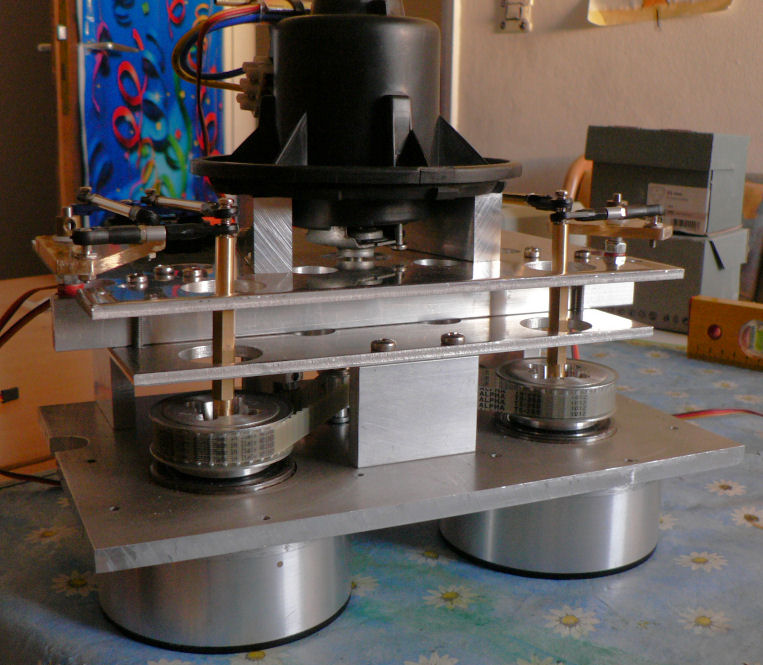

hier noch mal aus einer anderen Perspektive. Hier sieht man den Querträger zur Umlenkungsaufnahme ganz gut.
