                Die eingepressten Achsen in der Steuerscheibe haben einen Durchmesser von 2mm, damit wir die noch ordentlich einpressen konnten.
                Die Nut in den Steuerhebeln sind aber 4mm breit, sodass noch Buchsen auf die Achsen aufgesetzt werden müssen.

               Ich habe mich für Teflon als Material entschieden, da es gute Lagereigenschaften und geringe Reibwerte hat.

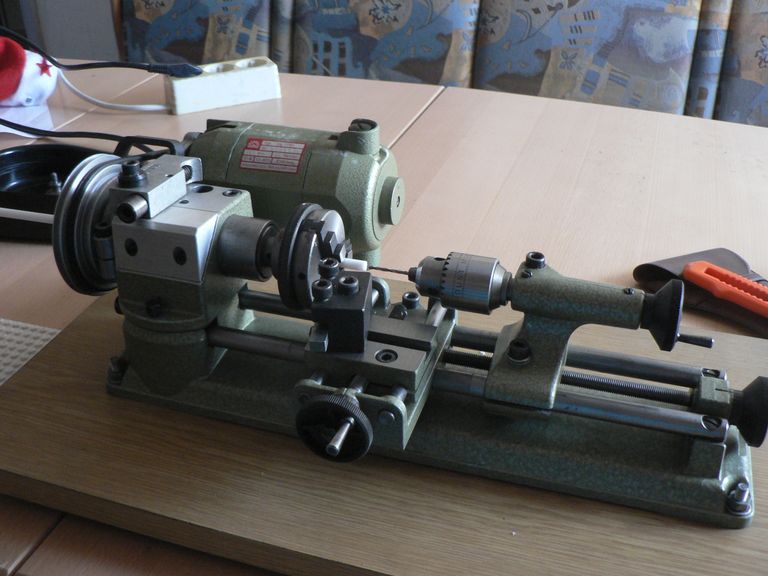

               Drehbank von meinem Vater geholt. Die stand auch schon einige Jahre im Keller, ist aber in einem erstaunlich guten Zustand.

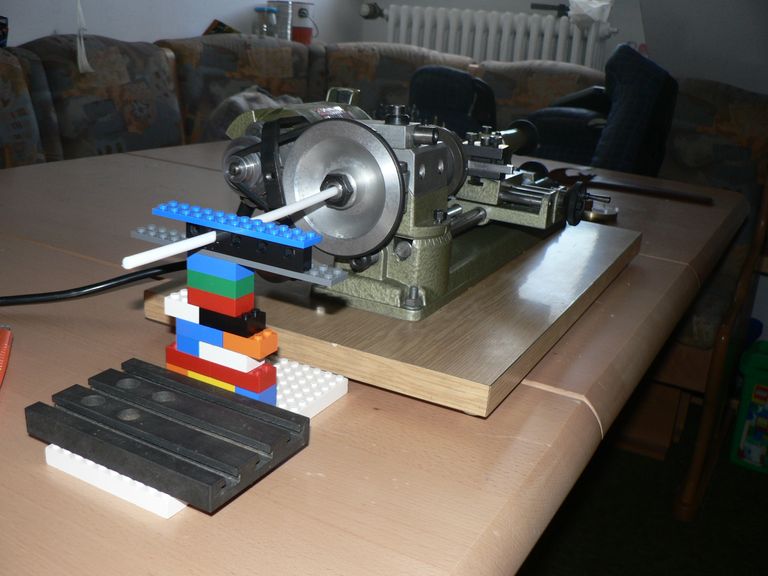

               Da Teflon ein sehr weiches Material ist mußte es kurz gespannt werden, um zu verhindern, dass der Druck des Drehmeißels
               das Material verbiegt. Außerdem war auf der Antriebsseite noch ein zusätzliches Lager notwendig, um das Restmaterial
               Abzustützen.

               Gebohrt wurde mit 1,9mm, damit die Buchsen sich nicht von den Achsen lösen.

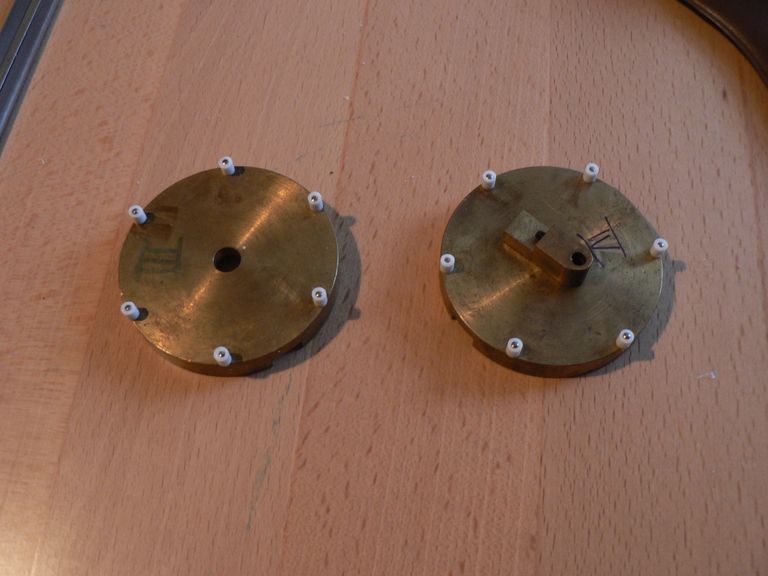

               Und so sieht es nun aus, wenn alle Achsen mit Buchsen versehen sind. Jetzt kann man den unteren Teil des Laufkörpers fertigstellen.

März 2003
