Antrieb 11 Rechenfehler verjähren nie

zurück zur Antrieb 10  weiter zu Antrieb 12

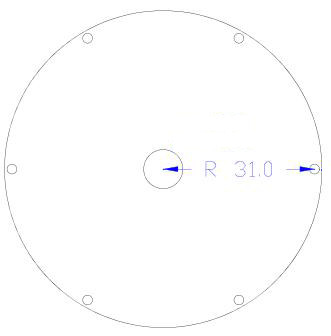

Dann fangen wir mal an zu rechnen   2x (Radius Steuerscheibe + Abstand Langlochmitte -> Bohrung) = Durchmesser Rotorlagerbohrungen


2x (31mm + (22,5mm -(15mm + 2mm)/2)) = 90mm

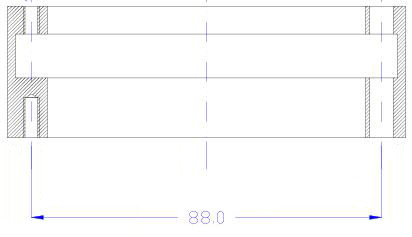

Wie man am Rotor ablesen kann sollten es nur 88mm sein
Somit bleiben von den ursprünglich 6,5mm maximale Auslenkung nur noch 5,5mm übrig. Da die Zeichnung der Gesamtübersicht im Maßstab 1:2 erstellt wurde, ohne dies auf dem Zeichnungsblatt zu vermerken, habe ich auch hiervon falsche Maße abgenommen. Die Auslenkung des Steuerstabes muß nun auch angepasst werden.





Dezember 2013
