Letzte Aktion für dieses Jahr ist der
Zusammenbau der neuen Ankerwinde
Auf
ebay bietet die Firma tidet-modelltechnik.de eine selbstentworfene
Ankerwinde an.
|
|
Ich erhielt eine gefräste Polystyrolplatte mit den Einzelteilen. |
|
|

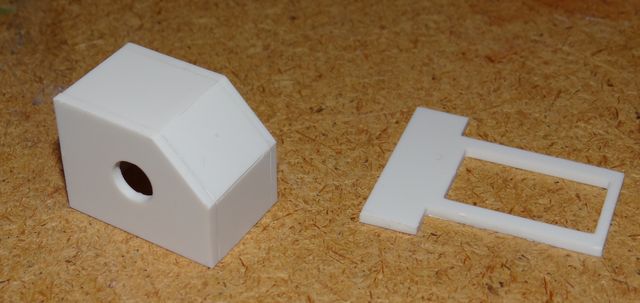

| Die Rückwand, der Deckel, die Schräge und die
Frontplatte werden auf ein Seitenteil aufgeklebt. Dazu muß noch die
Schräge auf der Schnittkante zum Deckel und zur Front anschrägen, damit
die Teile passen. |
 |

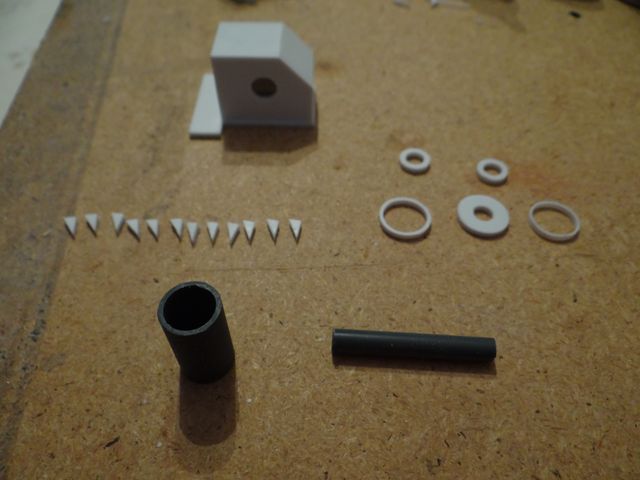

Nachdem alle Teile des Gehäuses herausgetrennt waren, mußten diese noch
von den Frässtegen befreit werden. Das geht mit einer Schlüsselfeile
sehr einfach. |
| |
 |
Bei meiner Lieferung hat sich dann allerdings herausgestellt, dass das
Rohr etwas dicker ist, als ursprünglich beim Design. Die beiden Ringe
sind eingerissen und die beiden Abstandshalter haben Luft.
 |
Mit dickflüssigem Sekundenkleber kann man dem Problem aber
zu Leibe rücken. |
|

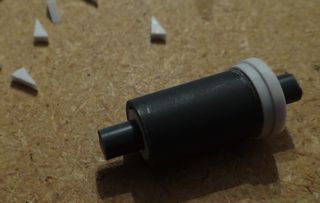

| Welle rein und Deckel drauf
und schon sieht das Ganze einem E-Motor ziemlich ähnlich. Danach
müssen dann die Verstärkungswinkel eingeklebt werden. Da das Ganze dann
aber zu sehr nach einem Kegel ausgesehen hat, hab´ ich die Spitzen auf
der Drehbank abgedreht. |
 |
| |
 |

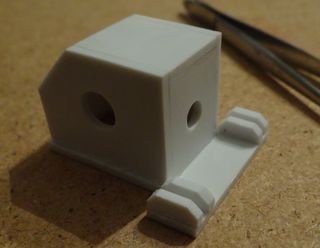

Bevor ich den Motor an das Gehäuse geklebt habe,
wurden erst noch die Halter für die Bandbremsen angeklebt. Solange der
Motor noch nicht dran ist, hat man einfach den besseren Zugriff. |
| |

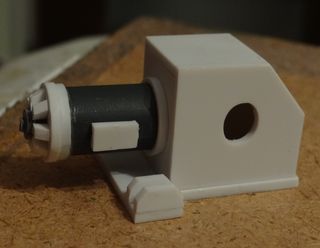

Nach dem Befestigen des Motors mußte dann noch
der elektrische Anschluß an das Motorgehäuse angepasst und verklebt
werden.
Ab jetzt geht es nächstes Jahr weiter! |
 |
| |
